Les applications mécaniques de la thermographie infrarouge...

Les pièces mécaniques en mouvement s'échauffent normalement du fait des frottements.

La thermographie infrarouge permet de mettre en évidence des échauffements anormaux dûs à:

• une usure

• un mauvais alignement où un hyperstatisme

• un problème de lubrification.

Nous utilisons ce moyen d'investigation principalement sur des ensembles moto-pompe ou moto-ventilateur.

En une seule image nous avons un état de santé du moteur élecrique, de son alimentation (câbles), des paliers et éventuellement de l'alignement.

Exemple d'anomalie mécanique d'une moto-pompe:

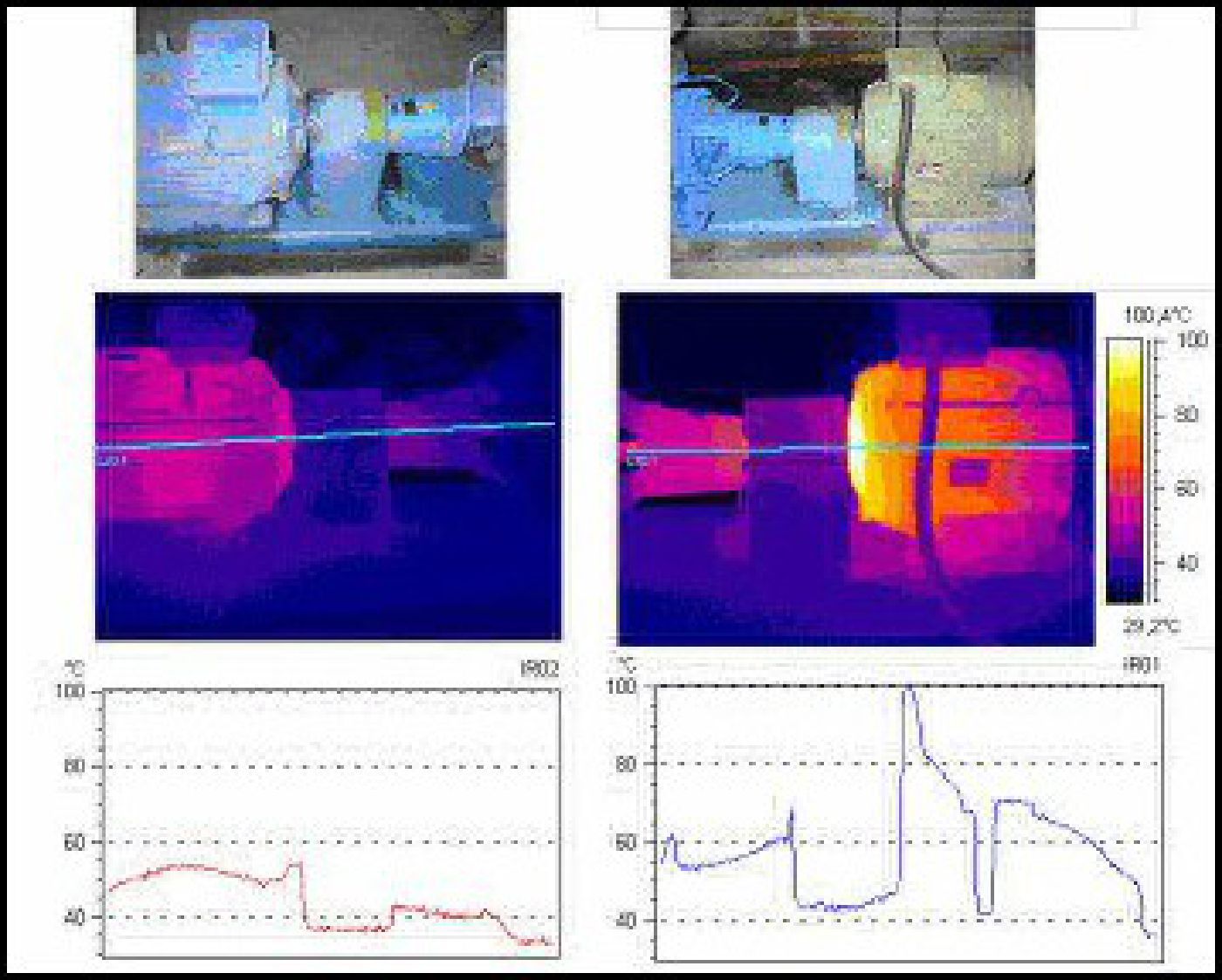

Cette illustration présente les images visibles et infrarouges et les profils thermiques de deux pompes similaires:

.

La pompe de droite présente une surchauffe de 60° au niveau du roulement moteur, ainsi qu'une surchauffe de 20° au niveau du roulement pompe.

Une mauvaise coaxialité avec appui hyperstatique au niveau des flasques de l'accouplement a été diagnostiquée et confirmée.

Ce mécanisme, installé depuis peu, était en phase d'autodestruction.

Exemple d'anomalie mécanique d'un palier:

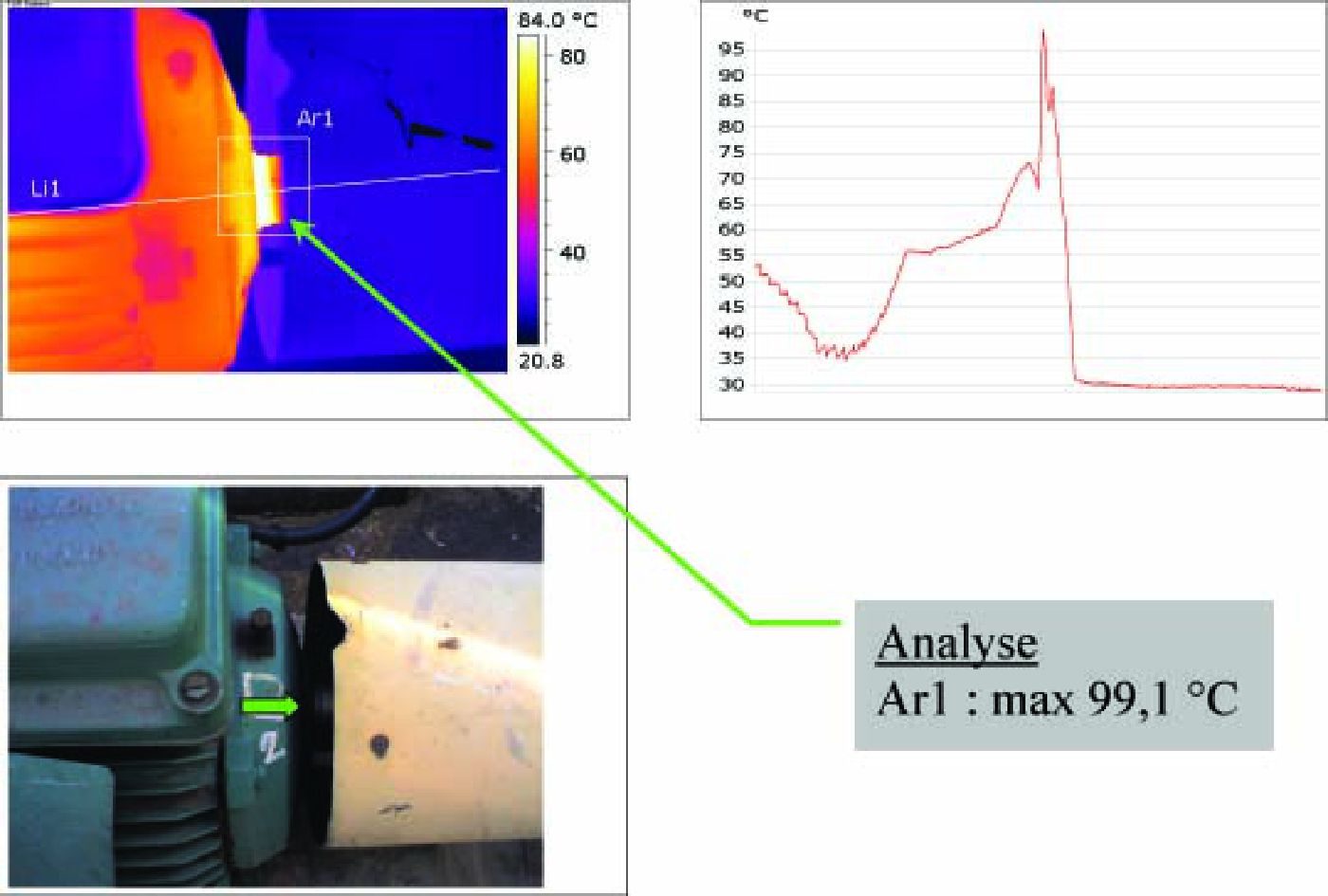

Cette figure présente un échauffement de plus de 200°C d'un palier situé en bout de sauterelle.

Cet échauffement très élevé, localisé au niveau d'un palier en bout de sauterelle, est significatif d'un état de dégradation avancé. Le tapis transportant des déchets et poussières de bois, un risque d'incendie existait.

La localisation de ce défaut par thermographie infrarouge a permis de remplacer le palier défectueux lors d'un arrêt et ainsi d'éviter un arrêt de fonctionnement de la chaîne concernée.
