Qu'est-ce que la thermographie infrarouge?

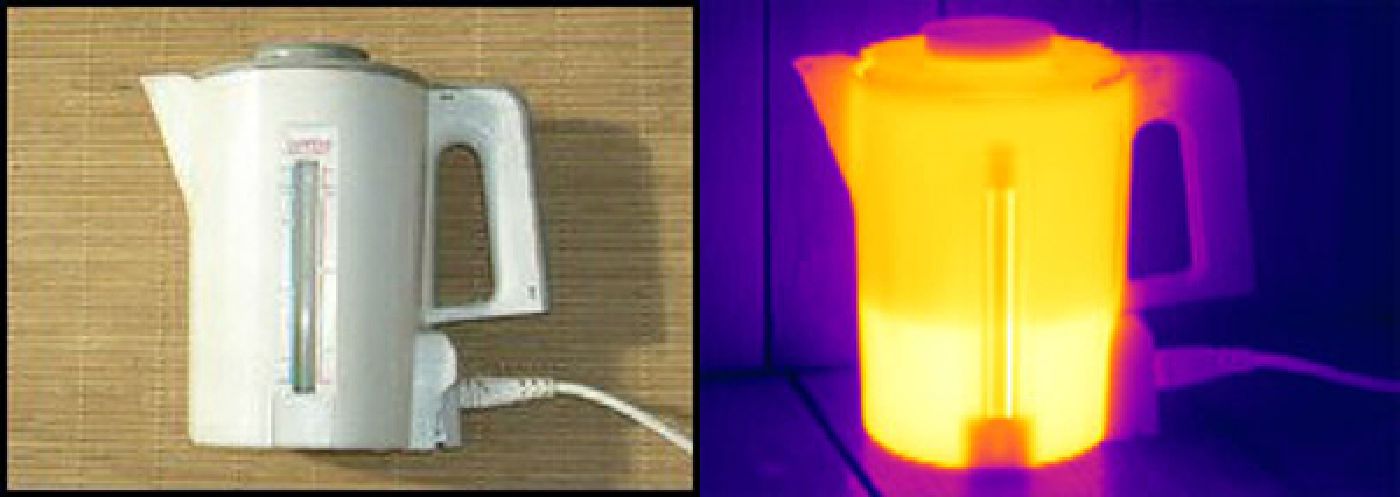

Image visible puis thermique d'une bouilloire électrique

Thermogramme de la même bouilloire

Définition

Technique permettant d'obtenir, au moyen d'un appareillage approprié, l'image thermique d'une scène thermique observée dans un domaine spectral de l'infrarouge.

Autrement dit la thermographie infrarouge permet de visualiser des gradients de température que l’on ne peut voir dans le visible.

L’œil humain peut « voir » la chaleur pour des hautes températures : soleil (6000°C) ; filament de tungstène (2200°C), fer rouge (600°C), mais pour les objets à basse température (<500°C) qui émettent peu de rayonnement, l’œil humain est inadapté (voir courbe de Planck ci-dessous). L’utilisation de capteurs de rayonnement infrarouge pallie à ce défaut : les caméras infrarouge, qui captent le rayonnement entre 3,6 et 13 microns de longueurs d'onde, convertissent ce rayonnement en image thermique, et elles permettent l’intégration des températures sous forme d’un thermogramme.

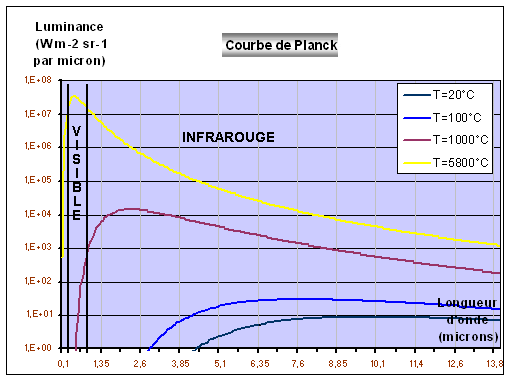

Courbe du rayonnement d'un corps noir en fonction de sa température:

Domaine du visible: entre 0,4 et 0,8 microns

Domaine de l'infrarouge: entre 0,8 et 1000 microns
