Exemples d'anomalies Basse Tension:

• Bornier de commande
• Automate
• Coffret
• Disjoncteur
• Jeu de barres

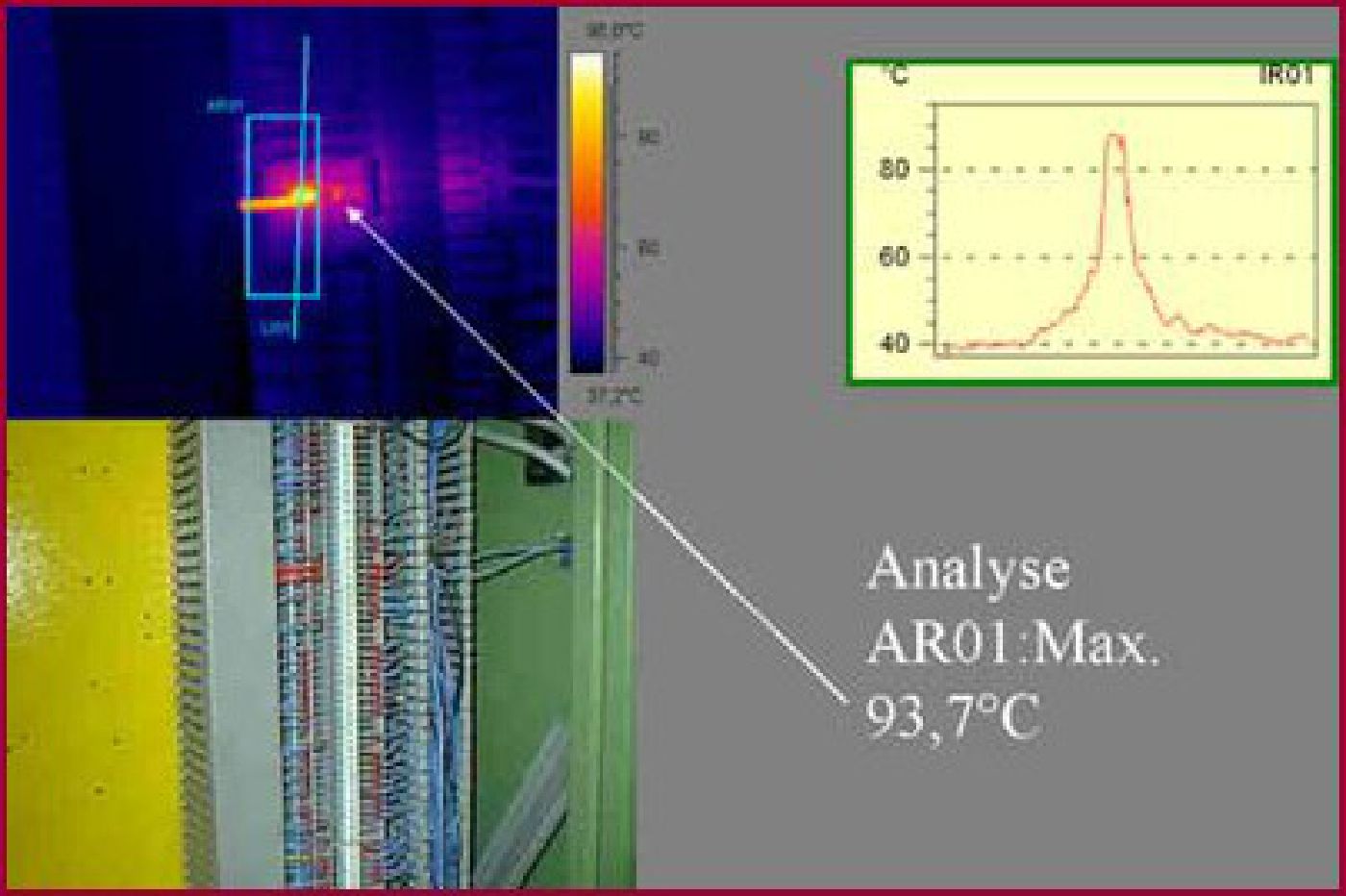

Anomalie située sur un bornier de commande : défaut de connexion.

Risque d'arrêt de production.

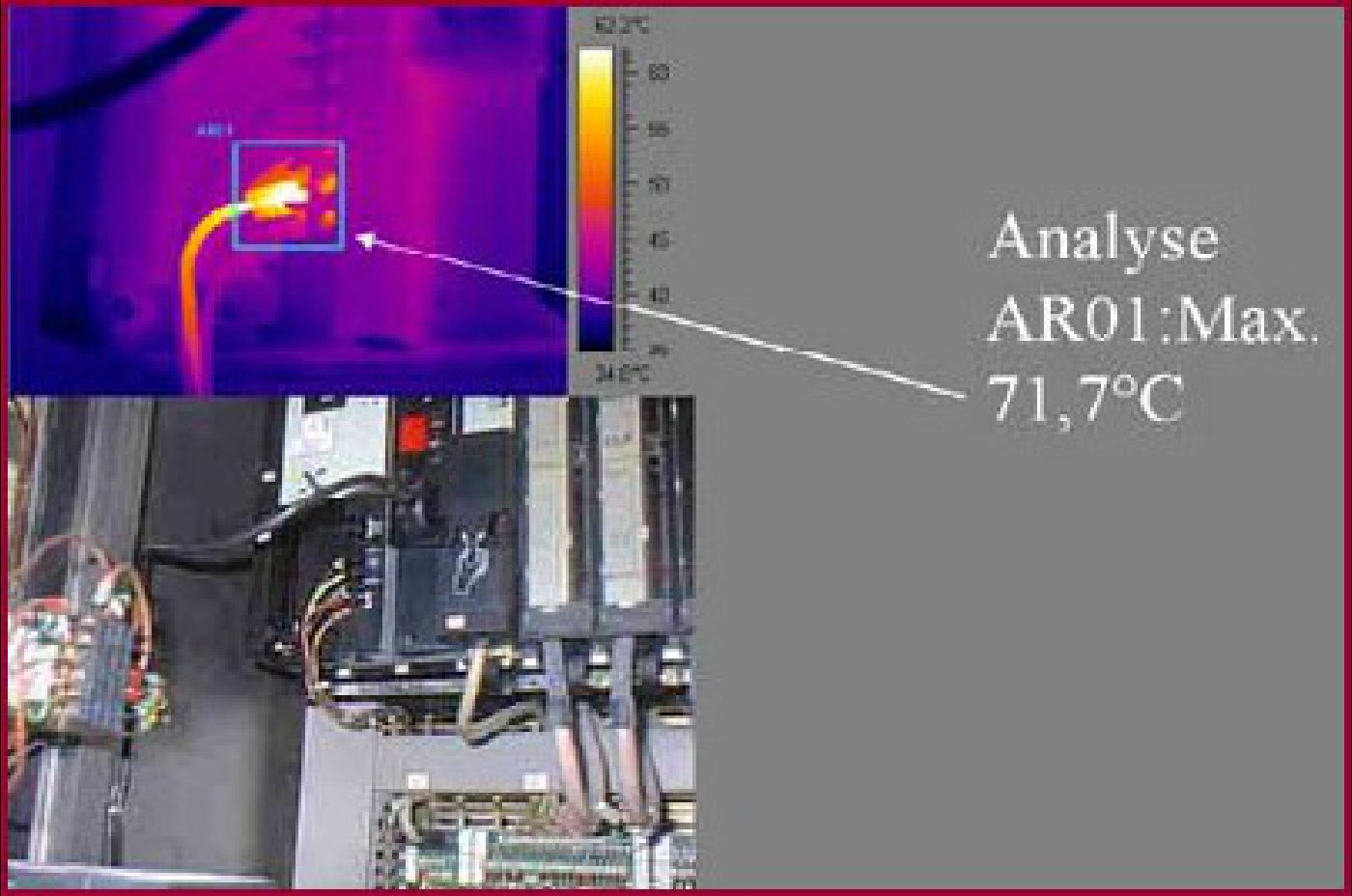

Anomalie faible puissance : bornier d'alimentation d'un automate.

Cette mauvaise connexion entraînait des arrêts intempestifs et donc des pertes de production très importantes.

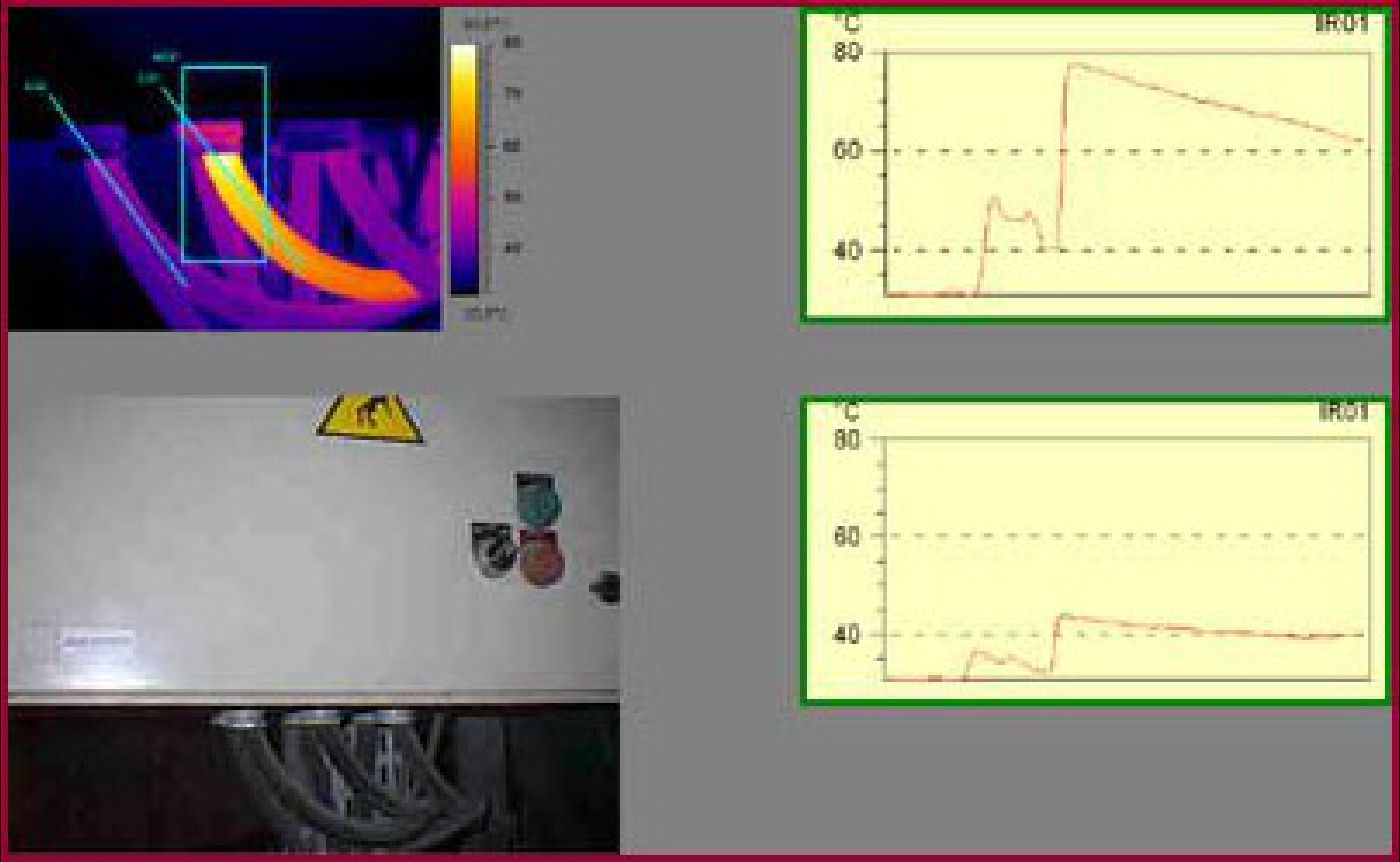

Extrapolation: l'anomalie se trouve 30 cm plus loin à l'intérieur de l'armoire.

Dans de nombreux cas (coffrets locaux, borniers, moteurs...), un diagnostic peut être fait sans démontage.

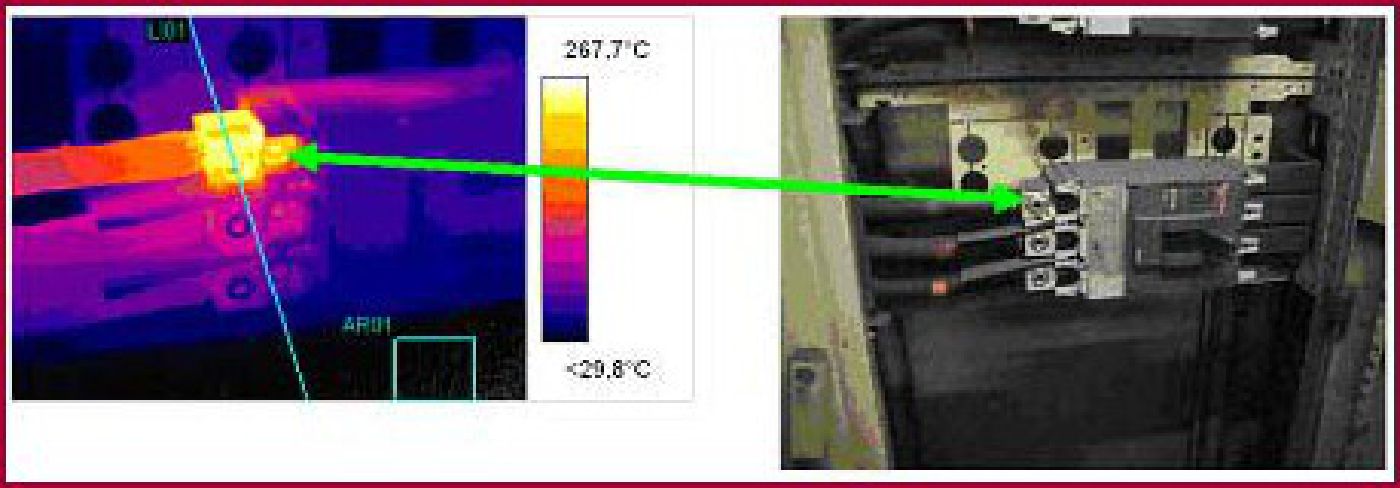

Disjoncteur : mauvais serrage de la connexion, entraînant une élévation de température très importante. Câble très dégradé et très oxydé pouvant provoquer un début d'incendie.

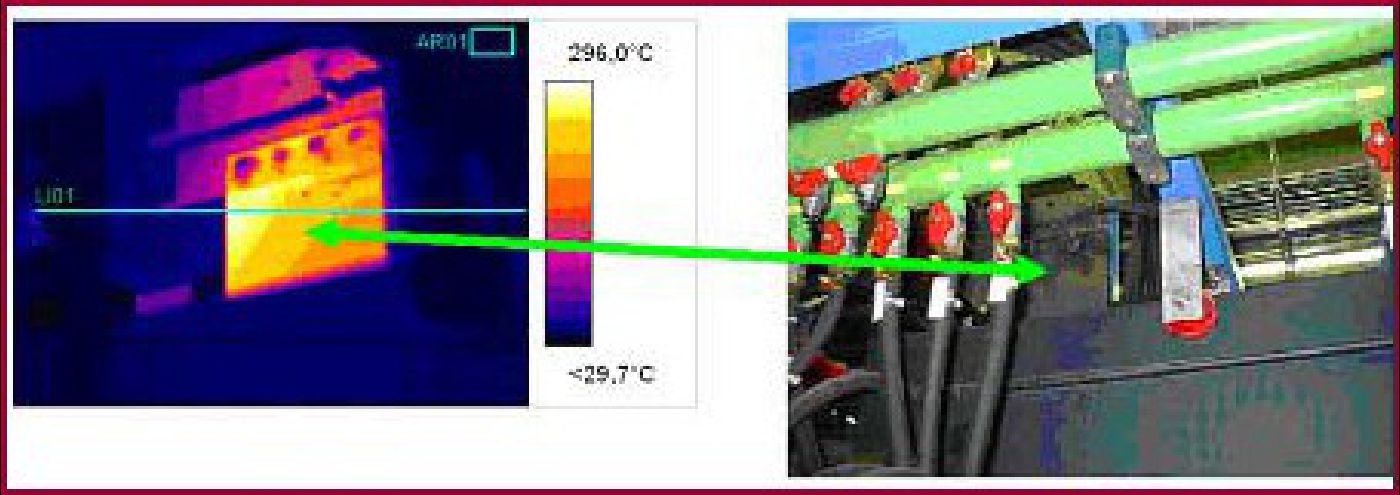

Alimentation d'un four à induction : anomalie très importante sur l'une des connexions d'un jeu de barre réfrigéré (défaut de jeunesse détecté après un mois de fonctionnement).
